E-Motorengehäuse bearbeiten mit der neuen DZ 22 S mill turn system 8. 5-achsiges Komplettbearbeiten mit der Baureihe 715 mit integrierter Werkstückautomation. Intelligent und smart hohe Stückzahlen fertigen mit der Kombination aus Micro5 und Handlingsystem Feed5: Die Maschinen-Highlights, die auf der OPEN HOUSE vom 10. bis 12. Mai in Tuttlingen zu sehen sind, könnten unterschiedlicher nicht sein. Und folgen doch demselben Anspruch: Kunden der CHIRON Group einen Vorsprung im Wettbewerb ermöglichen.

Fräs-Dreh-Kompetenz weitergedacht: DZ 22 mill turn system 8

Ob Stator-, Rotor- oder E-Motorengehäuse für die diversen Hybrid-Varianten oder für vollelektrische Fahrzeuge: Mit der Baureihe 22 bietet die CHIRON Group seit 2020 die passende Fertigungstechnologie für Bauteile mit Durchmesser bis 600 mm. Beim hochproduktiven Bearbeiten von Großserien kommen idealerweise die doppelspindligen Fräszentren DZ 22 in Kombination mit Sonderwerkzeugen zum Einsatz. Doch was, wenn noch mehr Flexibilität gefragt ist? Dann ist die neue DZ 22 mill turn system 8 die erste Wahl.

Ausgestattet mit steifem Maschinenbett in Fahrportalbauweise, zeichnet sich der neue Maschinentyp durch hohe Präzision und Stabilität aus. Fräs-Dreh-Operationen für große Serien lassen sich mit dem Doppelspindler unkompliziert und stückkostenoptimiert durchführen. Ideale Voraussetzungen also für das Bearbeiten von zum Beispiel E-Motorengehäusen.

Doch warum bezeichnet die CHIRON Group die Baureihe 22 hier als Benchmark? Weil dabei die Vorteile vertikaler Bearbeitung, so CTO Dr. Claus Eppler, besonders zum Tragen kommen: „Vertikale Bearbeitungszentren können im Vergleich zu horizontalen Lösungen die Kräfte der Physik besser nutzen. Das ermöglicht konstant beste Oberflächengüte und höchste geometrische Genauigkeit. Auch dann, wenn wie beim Bearbeiten von E-Motorengehäusen schwere und lange Werkzeuge zum Einsatz kommen.“ Weiterer Vorteil für beste Oberflächenqualität sowie einen störungsfreien Prozess: Die Späne fallen nach unten, weg vom Werkstück und werden kontrolliert abgeführt.

Baureihe 715 für multifunktionales Komplettbearbeiten

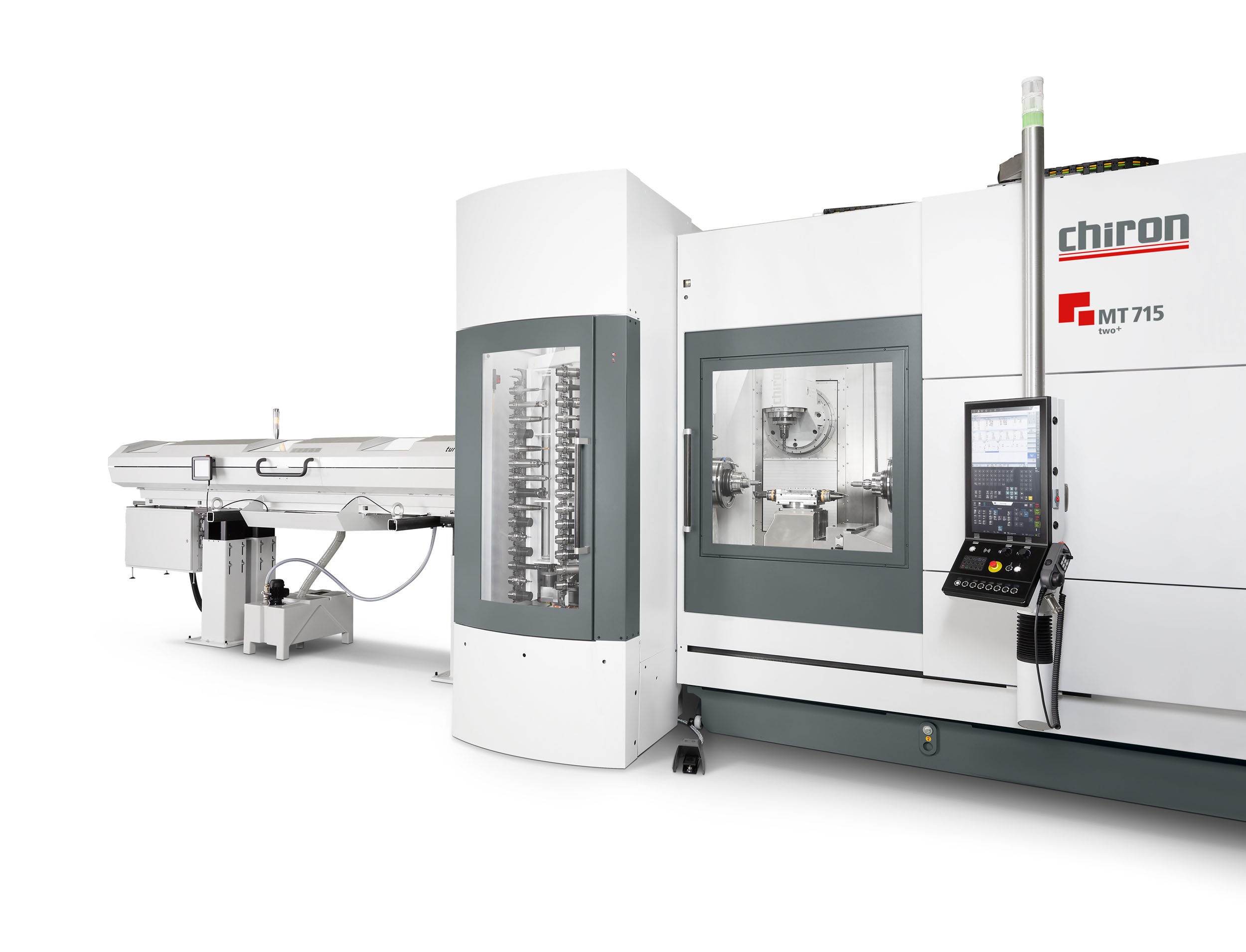

Knieprothesen, Kabelkanäle oder Sitzschienen, Ventilgehäuse, Fräswerkzeuge: Ausgelegt auf Werkstückdimensionen bis 300 mm Durchmesser und 1.000 mm Länge, eignen sich die Fertigungszentren der Baureihe 715 für eine Vielzahl von Produkten aus Medical, Aerospace, Tool Manufacturing und Mechanical Engineering. Ob in der Variante MT für Fräs-Dreh-Operationen oder MP für das Bearbeiten von Stangenmaterial: Die integrierte Werkstückautomation ermöglicht einen gesteigerten Nutzungsgrad durch mannloses Fertigen im Drei-Schicht-Betrieb oder am Wochenende.

Mit den vier Maschinentypen MT – in der höchsten Ausbaustufe MT 715 two⁺ mit Schwenkkopf, Dreh- und Gegenspindel sowie zusätzlicher Bearbeitungseinheit – lassen sich im Vergleich zu einer auf mehrere Maschinen verteilten Fertigung eine Vielzahl an Vorteilen realisieren: höhere Präzision, kürzere Durchlaufzeiten, mehr Flexibilität für wechselnde Aufgaben, minimierte Rüstzeiten bei kleinen Losgrößen, reduzierter Logistikaufwand. Für das Bearbeiten von Stangenmaterial mit beliebigem Querschnitt konzipiert ist die Maschinenvariante MP 715, MP für Multi Profile. Alle Fräsoperationen, beispielsweise beim Bearbeiten von Alu-Hohlprofilen für die E-Mobilität, laufen hier hochproduktiv in einem Set-up ab.

Gemeinsamkeit beider Maschinenvarianten: das große Magazin für insgesamt 128 Werkzeuge und das integrierte Werkstückhandling inklusive Werkstückspeicher für einen weiter gesteigerten Nutzungsgrad durch mannloses Fertigen. Die Automation übernimmt das Abführen der Fertigteile oder, beim Bearbeiten von Futterteilen, das Zu- und Abführen der Werkstücke. Stangenmaterial wird über den Stangenlader ebenfalls automatisiert in das Fertigungszentrum eingebracht.

Mehr Produktivität in der hochdynamischen Mikrobearbeitung: Mit Feed5 für bis zu zwei Micro5

„Die Kombination aus Micro5 und Feed5 zum Be- und Entladen ist genau das, was der Markt braucht“. Diese Aussage von CSO Bernd Hilgarth ist keine Werbung in eigener Sache, sondern spiegelt sich in den Projektanfragen: Rund die Hälfte der extrem kompakten Bearbeitungszentren werden direkt mit der neuen Automation Feed5 bestellt und entsprechend ausgelegt. Die Anfragen kommen dabei nicht nur aus Medizin- und Präzisionstechnik oder dem Sektor Schmuck und Uhren, sondern auch aus anderen Bereichen, wo filigrane Teile mit bester Oberflächengüte autonom bearbeitet werden sollen.

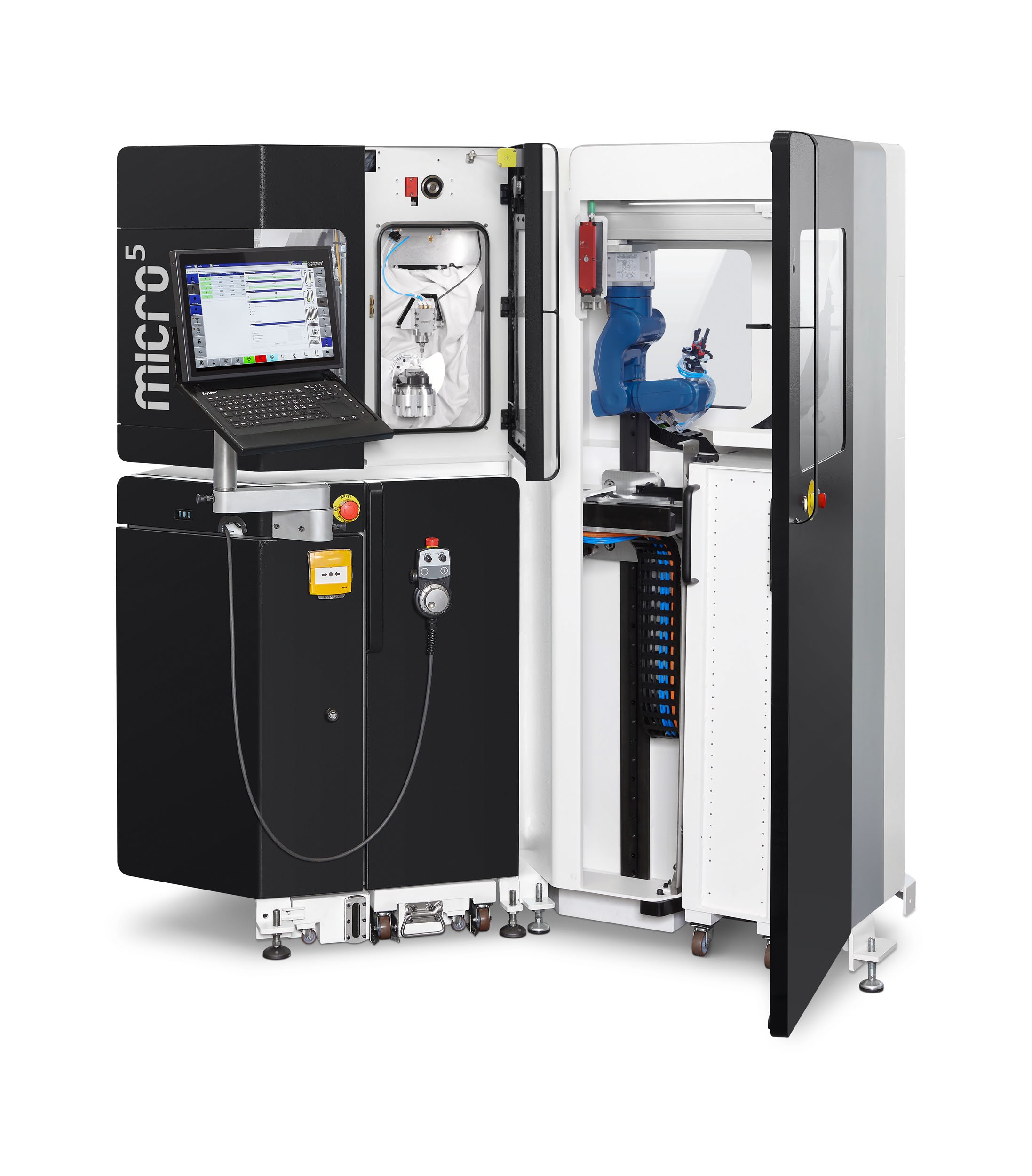

Der 6-achsige Handlingroboter führt dem Mikro-Bearbeitungszentrum Werkstücke und Werkzeuge vollautomatisch zu und ermöglicht insbesondere bei großen Serien mehr Produktivität beim hochdynamischen Bearbeiten filigraner Werkstücke. Ein Handlingsystem bestückt bis zu zwei Micro5 mit Rohlingen bis 50 x 50 x 50 mm, der Wechsel der gesamt bis zu 60 Werkzeuge erfolgt in unter 5 Sekunden. Weitere Pluspunkte der smarten Kombination: Eine solch autonome Fertigungsinsel benötigt nur wenig Energie und, ebenfalls knappe Ressource in der Produktion, auch sehr wenig Raum.
